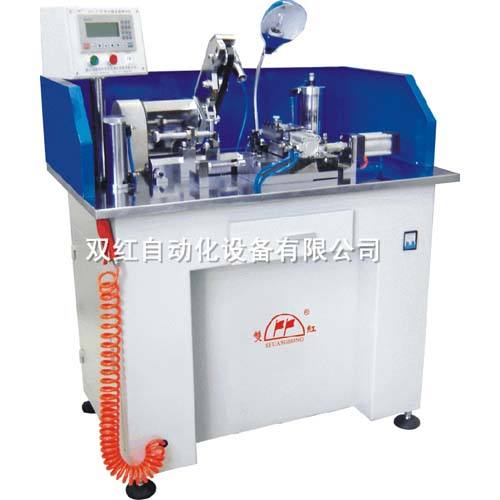

SHJ-5 转子铁芯外圆精车机

功能：

主要对微型电机转子、汽车电喷转子铁芯外圆高速精密加工，以达到高粗糙度和同心度。采用日本松下变频无级调速，高精度滚珠直线导轨和气液变换器缓冲器及气动元件作主要运行部件，采用专用硬质合金V型块并自动喷油，可保持转子轴不受磨损，操作方便，自动化程度高，是微电机生产线的理想设备。

技术参数：

输入电压：220V50HZ

最大加工长度：50mm

气源压力：0.5-.07Mpa

表面粗糙度：Ra0.4

转子轴径： ￠3-￠16mm

机体尺寸：1000×640×1100mm

转子外径：≤￠80mm

工作过程：

工作放在硬质合金V型块上→压带轮支承架下降（调节紧松螺丝）带动工作高速运转→刀具Y向进给（调整进刀距离）→刀具X向走刀切削→走刀切削到位→刀具Y、X向退刀→电机停止→压带轮支承架上升→取出工件
