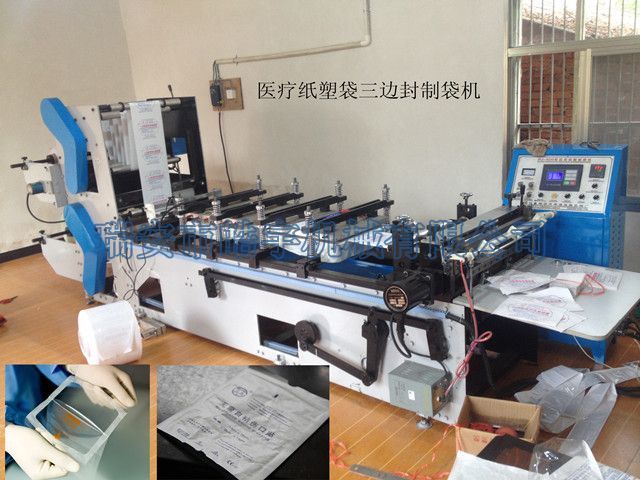

一、技术参数 1.适用基材：BOPP.COPP.PET.PVC.尼龙等塑料复合薄膜多层共挤薄膜、镀铝复合薄膜、纸塑复合薄膜、纯铝箔复合薄膜 2.机器功能：三边封 3.主要电气配置：牵引步进电机，主驱动为交流电机配变频器，温控14路（实际适用12路其中2路备用） 4.机械最高节拍：120次/分 5.最高放料线速度：≤36米/分（视材料袋型而定） 6.制袋尺寸：长度400mm，超过此长度采用倍送实现（最大6倍送） 最大宽度450mm 7.料卷最大尺寸：∮500×1050mm（直径×幅宽） 8.定位精度：≤±0.5mm 9.热封刀数量：纵封采用2组上下加温、上下冷却 横封采用3组上下加温，2组上下冷却 10.温度电热块数量：6块 11.温度设定范围：0-300℃ 12.整机功率：20kw(实际适用刚通电开机时功率一般在15kw左右，保温时一般功率在15kw左右） 13.外星尺寸：50000×2000×1870mm（长×宽×高） 14.整机净重：约3000公斤 15.颜色：绿色罩壳、黑色机身
二、设备配置及相关参数 1.放料装置A.结构形式：卧式水平工位（由磁粉制动器、气缸、摆辊、变频器、电机、牵引辊传感器及控制系统组成） B.放料轴、气胀轴加气动锁紧装置 2.放料张力 A.控制机理：由电脑控制、磁粉制动器、变频器与交流电机、传感器与旋转编码器、气缸对摆辊组成的复合型速张力系统 B.调节驱动：PID调节PWM驱动 C.检测方式：传感器与旋转编码器综合检测 3.纠偏装置 结构：丝杆调节K型架垂直升降 驱动：固态继电器驱动低速同步电机 传动：联轴器连接 控制形式：双光电传感器电脑集中控制 检测方式：反射式光电传感器检测 跟踪精度：≤0.5mm 调整范围：150mm 光电搜索范围：±5-50mm 可调，限位开关的区间，光电超范围 机器自动停车，并电脑提示纠偏异常 4.对边 结构：可调辊上下倾斜式调整结构 形式：手动调节（调节手轮） 5.上下对花 结构：单支辊筒上、下调整 形式：手动调节（调节手柄） 6.纵封装置 结构：组合式桥梁结构 驱动：主电机驱动动力杆 传动：偏心机构联杆垂直运动 数量：3组 长度：烫刀500mm，冷刀400mm 7.横封装置 结构：大梁垫块式烫压合结构 驱动：主电机驱动动力杆 传动：偏心机构联杆垂直运动 数量：烫刀2组，长度440mm，冷刀2组，长度440mm 8.薄膜牵引 结构：气动式胶辊压合摩擦 传动：M型同步带轮传动，速比1:17 控制形式：电脑集中控制 检测方式：光电传感器结合接近开关综合控制 9.中间张力 结构：气压式浮动张力辊结构 控制形式：电脑集中控制，动态运动补偿 检测方式：无触点接近开关 浮辊张力调整范围：0-0.6Mpa 气压，中间牵引电机补偿范围1-10mm（电脑设定，自动插补） 10.主传动装置 结构：曲柄摇杆推拉式四连杆结构 驱动：2.2Kw变频器驱动2.2Kw三相异步电机 传动：主传动电机带1：17减速机 控制形式：电脑集中控制 运动方式：主电机运动带动框架上下垂直运动 11、自动定位装置
方 式：（1）、电脑自动定长控制方式 精度：≤0.5mm (2)、反射式光电传感器跟踪检测 精度：≤0.5mm 光电搜索范围：0-10 mm（范围大小电脑可设定自动搜索） 修正补偿范围：±1-±5 mm 定位修正方式：光电及伺服电机编码器信号反馈于电脑,电脑经运算发出指令给伺服驱动器至伺服电机执行. 12、温度控制装置 检 测 方 式：热电偶检测K型 控 制 方 式：电脑集中控制，固态继电器驱动PID调节 温度设定范围：0~300度 测 温 点：电加热块中段 13、切刀 结构：上切刀+调整装置+固定下切刀 形式：导柱加直线轴承气动顶拉剪切式 传动：借用偏心轴动力 调整：水平移动，拉动手柄可调节裁切角度 14、冲孔装置 结 构：弓型座气动式冲模 控制形式：电脑集中控制 驱 动：电子开关驱动电磁阀（DC24V） 冲 孔 座：导轨式支撑弓型座手动水平微调结构 调 整 量：±12mm 气 缸：气动控制 模 具：凌孔圆孔各一付 数 量：2组 三、配套设施（用户自行解决） 电 源：三相380V±10﹪50Hz 空气开关150A 带零线，地线（R.S.T.E） 容 量：≥25Kw 气 源：35升/分（0.6Mpa） |
