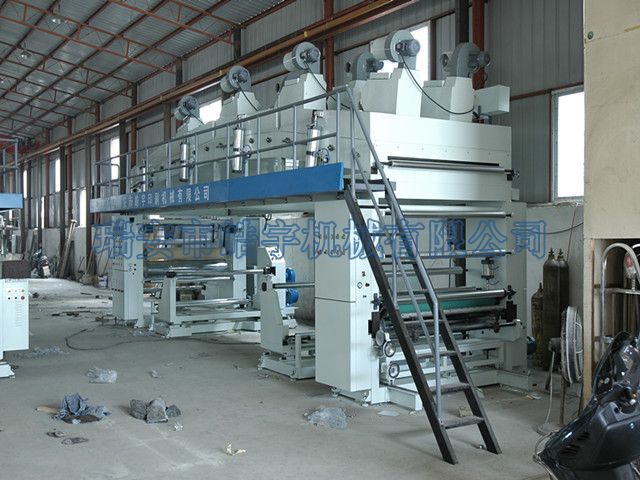

GF-1650型干式复合机

本机参照日本富士机型的优点而开发研制的干式复合机,主要适用于BOPP､PET､尼龙､CPP､CPE､铝箔等卷状薄膜材料的两层或多层复合的产品,形成一种具有高强度､高保鲜和耐蒸煮等优良特性的包装材料｡

二､主要技术参数

三､性能及特点

1.整机采用四电机变频控制,提高整机的张力可靠性｡

2.放卷､上胶涂布､复合牵引､收卷四段闭环恒张力控制｡

3. 高精度网纹辊涂布系统,气动刮刀,均匀辊､胶剂循环装置,涂布量取决于网纹辊目线,不同的涂布量可换不同目线的网纹辊｡

4.烘箱加热方式分别为:电加热,四段气顶式恒温烘箱,进出风分层,负压设计,风力强劲,干燥彻底,二次回风,既节约能源,又减少了残留溶剂的含量｡

4.烘箱内导辊采用主动与被动式,传动采用同步带轮传动式,减少材料拉伸和变形｡

5.第一放卷采用EPC纠偏;膜出烘箱后也采用EPC斜向纠偏｡

6.高精度背压三辊式复合装置,复合辊采用夹层导热油循环中间电热管加热式,使复合更均匀更老固｡

8.通过冷却辊使复合膜更平整､挺刮｡

9.收放轴采用胀子式气胀轴,为了装卸料操作方便｡

四､要求

A､根据客户的不同要求特殊定制机器(有限宽度范围为300-2000mm)

B､收放架形式分别为:手工抬料式单工位､液压升降式单工位､电动翻转式双工位､电动拉链爬坡式双工位､电动翻转轮盘式双工位等供客户选择

C､工作速度与涂料的材质､涂布厚度､烘箱长度､烘干温度等成正比

五､工艺流程

基材放卷--涂布单元---干燥单元--牵引单元--收卷机
