GF-A1000型全自动电脑高速复合机

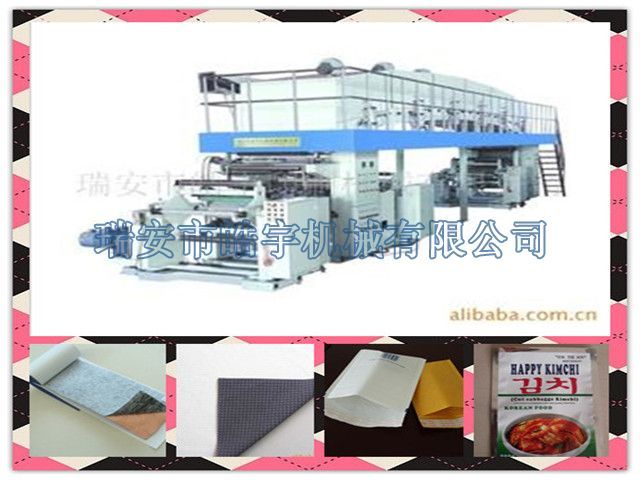

GF-A1000型全自动电脑高速复合机
点击图片查看大图
详细信息
一、用途

本机参照日本富士机型的优点而开发研制的全自动高性能高速复合机,主要适用于BOPPPET、尼龙、CPPCPE、铝箔等卷状薄膜材料的两层或多层复合的产品,形成一种具有高强度、高保鲜和耐蒸煮等优良特性的包装材料。

二、主要技术参数

型号

GF-A1000

工作有效宽度

1000mm

机械最高线速度

200m/min

复合最高线速度

180m/min

导向辊宽幅、直径

φ100mm×1050mm

收放卷架形式

双工位,全自动接料

放卷基材最大直径

φ800mm

收卷基材最大直径

φ850mm

加热方式

电加热

烘箱长度

12

电加热功率

126KW

整机电机功率

63KW

外形尺寸(长×宽×高)

14500×2800×4800mm

机器总重量

20000kg

三、性能及特点

1.整机采用进口PLC进行逻辑张力控制和保护,提高整机的可靠性。

2.放卷、上胶涂布、复合牵引、收卷四段闭环恒温张力,通过人机界面控制和显示。

3.上胶方式为网纹涂布,涂布刮刀轴采用重型式双轴式机械独立游动,刮刀调节方式为手动带气动式,角度任意调节,涂布量取决于网纹辊目线,不同的涂布量可换不同目线的网纹辊。

4.六段气顶式恒温烘箱,进出风分层,负压设计,风力强劲,干燥彻底,二次回风,既节约能源,又减少了残留溶剂的含量。

4.烘箱内导辊采用主动与被动式,传动采用同步带轮传动式,减少材料拉伸和变形。

5.第一、二放卷(面膜和底膜)均采用EPC纠偏;膜出烘箱后也采用EPC斜向纠偏。

6.高精度网纹辊涂布系统,气动刮刀,均匀辊、胶剂循环装置。

7.高精度背压三辊式复合装置,复合辊采用夹层导热油循环中间电热管加热式,使复合更均匀更老固。

8.涂布、复合机组采用双变频联动驱动,进入PLC电脑程序控制。

9.通过冷却辊使复合膜更平整、挺刮。

10.收卷部分使用两套交流矢量电机由PLC电脑系统控制,气动式背压辊切刀裁切自动收卷,减少损耗。

11.收放轴采用瓦片式气胀轴,为了装卸料操作方便。

四、要求

A、根据客户的不同要求特殊定制机器(有限宽度范围为300-2000mm)

B、收放架形式分别为:手工抬料式单工位、液压升降式单工位、电动翻转式双工位、电动拉链爬坡式双工位、电动翻转轮盘式双工位等供客户选择

五、工艺流程

基材放卷--涂布单元---干燥单元--牵引单元--收卷机
