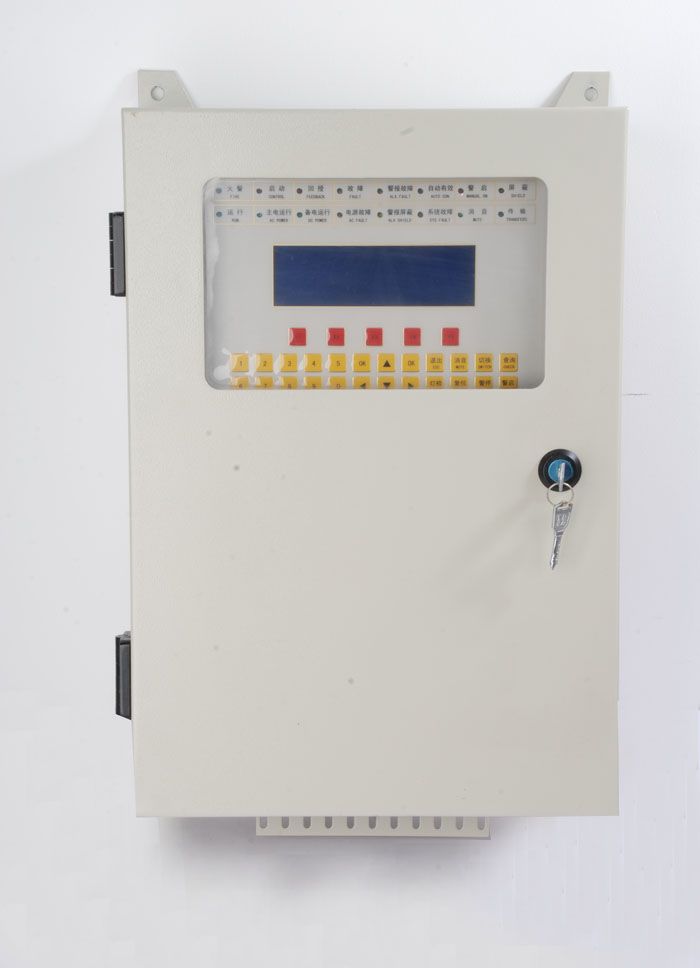

JBS-M总线控制器（壁挂式）

1、    概述

   JBS-M型船用火灾报警控制器是我公司最新推出的新一代智能船用火灾报警控制器。

   JBS-M型船用火灾报警控制器具有多项智能特性，诸如漂移补偿、平滑处理、灵敏度调整、自优化预报警、综合多元探测器探测及维修警告等。能够准确探测到早期火灾的发生。

   JBS-M型船用火灾报警控制器主要配接（配套的模块及900系列智能型探测器（已通过船检）和配套的模块。

2、产品特点

·液晶显示

以240*64像素的LCD作为显示器件，可中文、英文切换显示，可以详细的显示具体报警的地理位置、具体的层号、编码号、机号，便于操作人员准确、及时和全面掌握报警的信息。

·良好的人机界面

所有编程操作均采菜单化显示，中英文输入、全程提示，具有良好的人机对话功能。

·强大的系统兼容性

可在回路中接3251复合智能型探测器、SC551系列智能型探测器、1151系列、900系列，为用户提供一体化的解决方案。

可以自动记录最新发生的火警、故障和控制模块联动、监视模块回授事件，并分类储存，便于查询。

·完善的自动补偿功能

具有漂移补偿算法，可以对由于外界非火灾因素诸如温度、湿度、尘埃等环境缓慢变化引起的灵敏度漂移，对系统造成的影响进行补偿，保持对火灾的探测能力，避免误报警的发生。对采样数据进行数字平滑处理，从而可以有效的消除干扰和噪声的影响。

·可靠的自诊断功能和保护功能

控制器可以定时对探测器及模块进行自检，当元器件损坏或探测器积累尘埃即将达到或超过允许极限时，发出故障告警。大大提高系统的可靠性。

·具有自动登录功能

有效降低了开通、调试时的编程工作量。

·可连接船用航行记录仪

通过RS485连接船用航行纪录仪（VDR），通讯协议符合VDR标准。实时传输探测器、控制器状态。

·可离线编程

通过PC端专用离线编程软件对控制器进行编程设置，有效降低了调试中的手动输入工作量，可大幅提高输入效率；降低输入错误率；可将该工程档案备份便于日后对该工程进行维护。

·可配接多台火灾显示盘

实时显示该消防火警工程中探测器的工作状态。通过CAN总线使信息传输距离达到1000m。

·具有火警立即输出触电及火警延时输出触电

本控制器提供2组火警立即输出触电（常开触点）和2组火警延时输出触电（常开触电 延时2分±5秒）及一组故障输出触电（常开触电）。满足船用消防工程对船用火灾报警控制器的要求。

系统配置

·智能JBS-M型船用火灾报警控制器

·FSQ显示盘

   ·（盛赛尔）智能型离子感烟探测器JTY-LZ-991

   ·（盛赛尔）智能型光电感烟探测器JTY-GD-992

·（盛赛尔）智能型定温探测器JTW-BCD-995

·输入输出模块：

  ·（盛赛尔） 智能型监视模块JSM-M500M

   ·（盛赛尔）智能型控制模块 KM-M500C

   ·（盛赛尔）智能型监视控制模块JKM-M500D

   ·（盛赛尔）常规型探测器接口模块M502M

   ·（盛赛尔）智能型手动按钮J-SAP-M-M900K

·可在同一回路中配接西安盛赛尔公司所生产的900系列智能型探测器及配套的模块。

·历史事件记录可分类型查询，每种事件可多达200条记录。

·5个回路控制单元

·2个火警输出继电器，触点容量 DC30V/1A，不延时

·2个火警延时输出继电器，触点容量 DC30V/1A，延时2分±5秒

·1个故障输出继电器，触点容量 DC30V/1A，不延时

·额定使用条件：

  环境温度　　　　0～40℃±2℃

相对湿度　　　　£ 95% (40℃)

气压         86kPa ～ 106kPa

·正常使用条件：

环境温度　　　 15～35℃　

相对湿度　　　 30% ～ 90%

气压         86kPa ～ 106kPa

·主要技术指标：

      主电源　　　　　AC220V   50±1%Hz

备用电源    外带24V

输出电流和电压 3A/24V

                      3A/5V

      静态功耗        220V  500mA

·该控制器标准配置为5个回路控制单元。

回路控制单元可接99个智能探测器和99个智能输入输出模块，在只接探测器的情况下最大可接198只探测器。单机最大容量198个编址单元。

探测器可以编址001-199单元，而智能模块的地址区间为101-199，如果加装声光警报模块199这个地址为声光警报模块的固定地址。
