ZQGSA系列摆动火嘴执行器

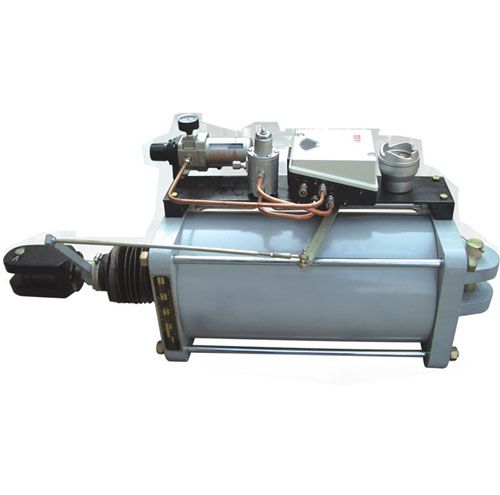

ZQGSA系列摆动火嘴执行器
点击图片查看大图
详细信息

一、概述

ZQGSA—D×S系列摆动火嘴执行器(又称摆动气缸)是以压缩空气为动力能源,接受4—20mA电信号或0.02—0.1MPa气信号,随信号变化产生直位移,并以一定的行程推动被调节机构。该产品具有结构简单、使用可靠、耐磨损强、重量轻、机械效率高等特点,并可带有三断自锁及阀位反馈功能,它与我公司生产的ZKY(FDK)执行器就地控制柜配套,能接受DCS系统4-20mA电信号进行线性调节。它广泛应用于电力、冶金、轻工、化工、石油等工业部门各种控制系统的自动调节,特别适用于大型电站锅炉摆动火嘴,阀门的开度调节等。

二、主要技术参数

输入信号:气信号: 0.02—0.1MPa
          电信号:4—20mA DC
气源压力:0.3~0.8MPa
工作行程:见表1
基本误差:≤±2%
回差:≤1.5%
死区:≤0.6%
使用环境温度:-20℃—100℃
                                                                           表1
型  号    D×S
气缸直径(mm)
行程(mm)
气缸推力(N)
输出力矩(N·m)
ZQGSA-250×400
Ø250
400
24500
4000
ZQGSA-300×400
Ø300
400
35300
7000
ZQGSA-350×400
Ø350
400
43000
8600
注:计算力矩是在转角范围为0~90°,操作压力为0.5MPa,效率为100%时的计算值。 在0°或90°时输出力矩最小,在转角为45°附近,输出力矩最大。
