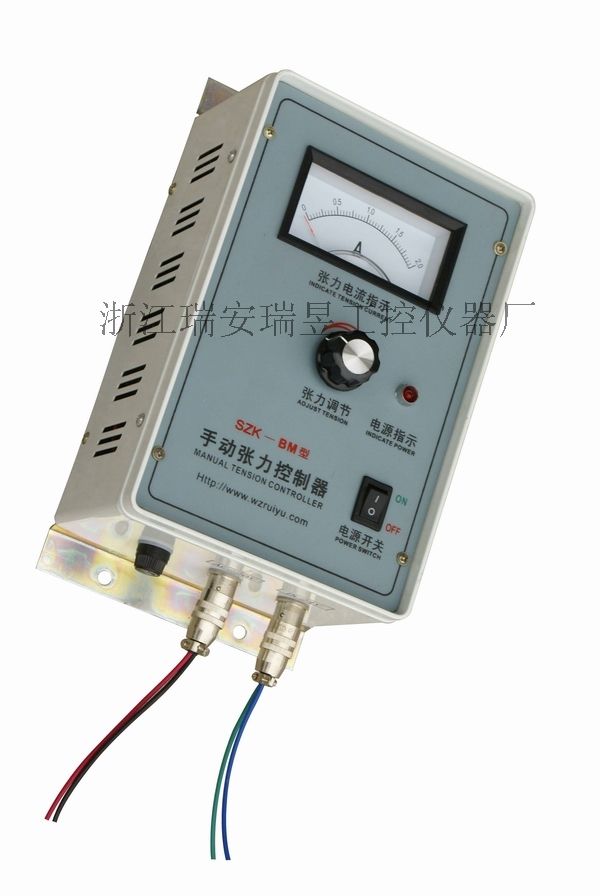

SZK-BM型指针式手动张力控制器

一、简介

  ZLMK分体式手动张力控制板是SZK系列手动张力控制器内的主控调节板，属于散件类产品，可以和其他散件类产品（如指针式电流表或数显式电流表等）配套使用，满足了客户对特殊机器的配置，ZLMK分体式手动张力控制板性能和SZK系列手动张力控制器相同。两者都有数字式和指针式两种可供选择。前者更具有直观形象的读数指示。主电路采用电源经变压器输出，整流滤波后，以调节脉宽占空比的方式调节电流的反馈型脉宽PWM控制输出，解决了以往大功率晶体管压降高、发热严重的问题，而且电路具有电流输出稳定，功率管发热低等特点，同时也使整机的结构紧凑。由于电路设计时采用了单电源30V输入故使张力板工作，接线更简单，并带过流和短路保护使系统更稳定可靠。

二、参数



       1、输入电压：AC220V±15%  50/60HZ

       2、输出电流：DC 0-2A（适配负载阻抗8-12Ω）

       3、输出电压：DC 0-24V

       4、电流波动：≤0.02A

       5、输出辅助电压：DC5V、12V、100 mA

       6、适配磁粉离合器：0.5-20KG

       7、外型尺寸：260×145×115(mm)(长×宽×高)
