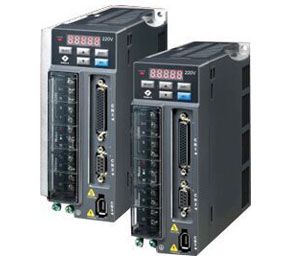

ZS12C是中盛科技为满足泛用产业机械的功能需求;满足高精尖专机设备高性能、高响应要求;满足高端设备国产化技术要求;是中盛技术不断取得突破而推出全新大作。
高性能精准定位控制、多样化命令控制
● ZS12C系列支持17bit (160000ppr)高分辨率编码器,满足机器设备高精度定位控制及平稳低速运转的应用要求。
● 17bit编码器分辨率可以降低顿扭矩的变动幅度,提升电机的高精准度。
● 优越的高速性能表现:速度响应频宽为550Hz,命令整定时间可达1ms以下。
● 空载额定转速-3000r/min至3000r/min加速时间只需10ms。
● 内置位置、速度、扭矩在种模式(速度和扭矩模式可透过内部设置或是电压控制)。
● 可接受高速差动脉冲命令(4Mpps),达到高精准位置控制的设定。
● 搭配两组的自动共振抑制滤波器,有效抑制机构动作的振动,使运转更平顺亦更完整。
● 提供前置摩擦力补偿参数,针对循圆加工、Z轴动作,或是滚珠螺杆机构等应用,减轻控制器的负担。
● 提供防撞参数,针对棒材送料机等需要扭力控制应用之机台,可保护机构不易损坏。
高性能、高精度、多功能的ZS12C交流伺服驱动器是泛用产业机械、高精尖专机设备、高端装备国产化的最佳选择;是有效替换欧美日昂贵伺服的最佳国产伺服;是搬运机械、放电加工机械、裁切设备、自动化设备机械改造升级的最理想伺服产品。
技术规格
驱动单元型号
ZS12C系列
|
100W
|
200W
|
400W
|
750W
|
1.0KW
|
1.5KW
|
2KW
|
3KW
|
01
|
02
|
04
|
07
|
10
|
15
|
20
|
30
|
电源
|
相数/电压
|
三相:170~255Vac,50/60Hz±5%
|
三相170-255Vac
50/60Hz±5%
|
单相:170~255Vac,50/60Hz±5%
|
连续输出电流
|
0.9A
|
1.55A
|
2.6A
|
5.1A
|
7.3A
|
8.3A
|
13.4A
|
19.4A
|
外形尺寸
|
60×152×153
|
60×152×160
|
85×152×186
|
113×152×195
|
冷却方式
|
自然冷却
|
风扇冷却
|
编码器分辨率/回授分辨率
|
17-bit(160000p/rev)
|
主回路控制方式
|
SVPWM控制
|
操作模式
|
手动/自动
|
动态刹车
|
无
|
内置
|
位置控制模式
|
最大输入脉冲频率
|
差动传输方式:500K(低速)/4Mpps(高速);开集极传输方式:200Kpps
|
脉冲指令模式
|
脉冲+方向;A/B两相正交脉冲;CCW脉冲/CW脉冲
|
指令控制方式
|
外部脉冲控制/内部暂存器控制
|
指令平滑方式
|
低通平滑滤波
|
电子齿轮比
|
N/M倍,限定条件为(1/50<N/M<25600)N:1~(226-1)/M:1~(231-1)
|
转矩限制
|
参数设定
|
前馈补偿
|
参数设定
|
速度控制模式
|
模拟指令输入
|
电压范围
|
DC 0~±10V
|
输入阻抗
|
10K
|
时间常数
|
2.2μs
|
调速比
|
1:5000
|
指令控制方式
|
外部模拟指令控制/内部暂存器控制
|
指令平滑方式
|
参数设定方式/模拟输入
|
频宽
|
最大550Hz
|
速度波动率
|
外部负载额定变动(0~100%)最大0.01%
|
电源±10%变动最大0.01%
|
扭矩控制模式
|
模拟指令输入
|
电压范围
|
DC 0~±10V
|
输入阻抗
|
10K
|
时间常数
|
2.2μs
|
指令控制方式
|
外部模拟指令控制/内部暂存器控制
|
指令平滑方式
|
低通平滑滤波
|
速度限制
|
参数设定方式/模拟输入
|
模拟监控输出
|
可参数设定监控讯号(输出电压范围:±8V)
|
数字输出入
|
输入
|
伺服启动、异常重置、增益切换、脉冲清除、零速箝制、命令输入反向控制、扭矩限制、速度限制、速度命令选择、速度/位置混合模式命令选择切换、速度/扭矩混合模式命令选择切换、扭矩/位置混合模式命令选择切换、紧急停止、正转/反转禁止极限、正/反转方向运转扭矩限制、正转/反转寸动输入、电子齿轮比分子选择、脉冲输入禁止
|
输出
|
A B Z线驱动(Line Driver)输出、伺服准备好、伺服启动、零速度检出、目标速度到达、目标位置到达、扭矩限制、伺服警示、电磁刹车过负载预警、伺服警告
|
保护功能
|
过电流、过电压、电压不足、过热、过负荷、速度误差过大、位置误差过大、检出器异常、回行异常、通信异常、暂存器异常、
U V W与CN1 CN2 CN3端子保护
|
通信接口
|
RS232/RS485
|
|
