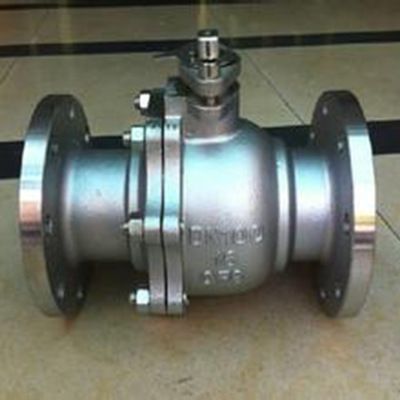

Q41F法兰球阀 不锈钢手动球阀304/316材质

Q41F法兰球阀 不锈钢手动球阀304/316材质
点击图片查看大图
详细信息
球阀的特点:
1.操作方便、启闭迅速,具有优良的密封性能。
2.维修方便.阀座密封圈都是活动的.拆换方便.
3.阀门在全开或全关位,密封副与介质完全隔离.高速通过的介质不会冲蚀密封副。
4.球休在启闭时是旋转擦拭的过程。所以多数结构的球阀可用于带悬浮固体颗料的介质,选用合适的耐磨的阀座密封材料.也可用子粉状介质。
5.选用三通,四通球阀可以作为改变调节流道使用。
6.传动方式:可采用蜗轮,气动,电动等,球阀也适用也作成气动,电动阀门使用。
性能参数:
型号
Q41F-16C
Q41F-25C
Q41F-16P
Q41F-25P
工作压力(MPa)
1.6~2.5
适用温度(℃)
≤180
适用介质
水、蒸汽、油品
弱腐蚀性介质
材料
阀体、阀盖
碳素钢铸钢
铬镍系不锈钢
球体、阀杆
铬/铬镍/铬镍钼系不锈钢
铬镍系不锈钢
密封圈
柔性石墨垫圈/316+柔性石墨垫圈
填料
聚四氟乙烯



 主要连接尺寸:

PN1.6MPa

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 280 320 360 400
H 59 63 75 85 95 107 142 152 178 252 272 342
W 130 130 160 180 230 230 400 400 650 1050 1050 1410

PN2.5MPa

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 320 400 400 550
H 59 63 75 97 107 142 152 178 252 272 342 345
W 130 130 160 230 230 400 400 700 1100 1100 1500 1500

PN4.0MPa

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 180 200 220 250 280 320 400 400 400
H 59 63 75 85 95 107 142 152 178 252 272 342
W 130 130 160 230 230 400 400 700 1100 1100 1500 1500
