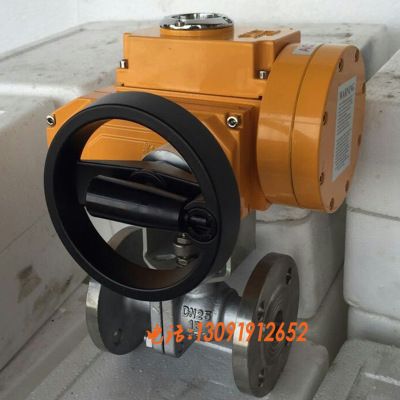

Q941F 电动球阀 精小型 电动法兰球阀 调节/ 防爆电动球阀

Q941F 电动球阀 精小型 电动法兰球阀 调节/ 防爆电动球阀
点击图片查看大图
详细信息

产品特点

1、O型浮动式球阀采用全通径或缩径设计,流通阻力小。
2、阀门采用高平台结构,ISO5211连接标准,能使安装电/气动执行器更为专业化。
3、阀杆采用内装式,轴肩及聚四氟乙烯(或增强石墨)推力垫结构防止阀杆因管道内压力 而吹 出,同时聚四氟乙烯,材料减小阀门的启闭扭矩,使操作更为省力。
4、具有防火防静电结构,在阀杆与阀体及阀杆与球体之间设置导电弹簧,避免因静电打火点燃易燃介质。确保系统安全。
5、耐火结构双重保护,当万一发生火灾而使密封圈烧损时,球阀的各个密封部位均能形成金属对金属的硬密封结构。

6、可选配本公司生产的气动、电动、及气动调节型、电动调节型。具体请见本书执行器及调节阀部份。


性能参数:
型号
Q41F-16C
Q41F-25C
Q41F-16P
Q41F-25P
工作压力(MPa)
1.6~2.5
适用温度(℃)
≤180
适用介质
水、蒸汽、油品
弱腐蚀性介质
材料
阀体、阀盖
碳素钢铸钢
铬镍系不锈钢
球体、阀杆
铬/铬镍/铬镍钼系不锈钢
铬镍系不锈钢
密封圈
柔性石墨垫圈/316+柔性石墨垫圈
填料
聚四氟乙烯



 主要连接尺寸:

PN1.6MPa

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 280 320 360 400
H 59 63 75 85 95 107 142 152 178 252 272 342
W 130 130 160 180 230 230 400 400 650 1050 1050 1410

PN2.5MPa

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 320 400 400 550
H 59 63 75 97 107 142 152 178 252 272 342 345
W 130 130 160 230 230 400 400 700 1100 1100 1500 1500

PN4.0MPa

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 180 200 220 250 280 320 400 400 400
H 59 63 75 85 95 107 142 152 178 252 272 342
W 130 130 160 230 230 400 400 700 1100 1100 1500 1500
