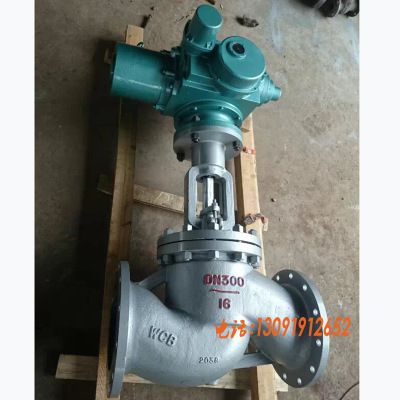

J941H 电动截止阀 钢制/不锈钢 电动法兰截止阀
J941H 电动截止阀 钢制/不锈钢 电动法兰截止阀
点击图片查看大图
详细信息
产品特点：
1、结构简单，制造和维修比较方便
2、工作行程小，启闭时间短
3、密封性好，密封面间磨擦力小，寿命较长

执行标准：
设计规范：GB/T 12235
结构长度：GB/T 12221
法兰连接：JB/T 79
试验与检验：JB/T 9002
产品标识：GB/T 12220
供货规范：JB/T 7928

性能参数：
型号
J41H-16C～160C
J41Y-16C～160C
J41W-16P～160P
工作压力（MPa）
1.6～16.0
适用温度（℃）
≤425
≤150
适用介质
水、蒸汽、油品
弱腐蚀性介质
材料
阀体、阀盖
碳素钢
铬镍钛不锈钢
阀杆
铬不锈钢
铬镍钛不锈钢
密封面
堆焊铁基合金
堆焊硬基合金
本体材料
填料
石棉石墨、柔性石墨、聚四氟乙烯



主要外形和连接尺寸：

 DN L D D1 D2 b f z-d h kg
50 250 160 125 100 16 3 4×Φ18 653 59
65 265 180 145 120 18 3 4×Φ18 665 62
80 280 195 160 135 20 3 8×Φ18 725 74
100 300 215 180 155 20 3 8×Φ18 787 92
125 325 245 210 185 22 3 8×Φ18 902 152
150 350 280 240 210 24 3 8×Φ23 955 161
200 400 335 295 265 26 3 12×Φ23 1105 219
250 450 405 355 320 30 3 12×Φ25 1343 376
300 550 460 410 375 30 4 12×Φ25 1516 484
350 550 520 470 435 34 4 16×Φ25 1678 695
400 600 580 525 485 36 4 16×Φ30 1849 977
450 650 640 585 545 40 4 20×Φ30 1937 1033
500 700 705 650 608 44 4 20×Φ34 2234 1087
600 800 840 770 718 48 5 20×Φ41 2432 1357
700 900 910 840 788 50 5 24×Φ41 2489 1481
800 1000 1020 950 898 52 5 24×Φ41 2643 1845
